一、产品特点：

　　1. QK-6630AB为LED发光条(灯丝)专用硅胶。分A、B两组分包装，A组分为白色糊状粘稠液体，B组分为半透明液体。

　　2. 以硅～氧(Si～O)键为主链结构，因此不易被紫外光和臭氧所分解。在高温(辐射或照射)下分子的化学键不断裂。

　　3. 本产品的混合物不易流动，附着力好，强度高，点胶后不流淌，且能形成理想的形状。

　　4. 本产品与PCB、玻璃、陶瓷基板和金属等基板及其他硅胶材料有一定的粘接性。

　　5. 固化物具有优异的耐热性能、电气绝缘性能和良好的密封性。

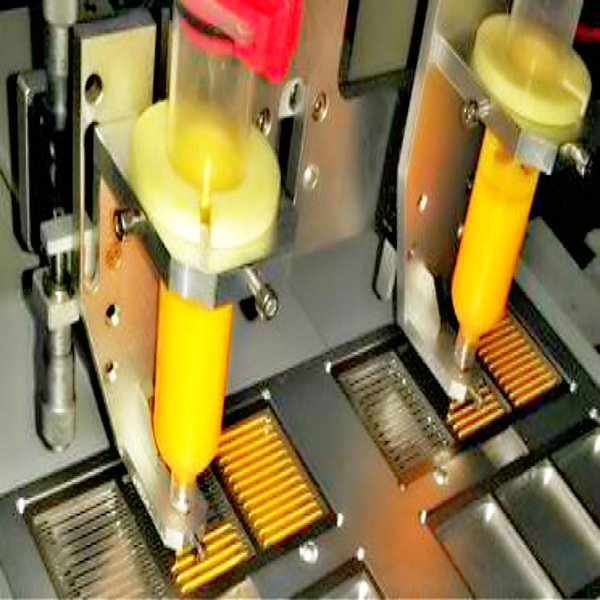

　　6. QK-6630适合用于专业的LED发光条(灯丝)封装。

二、推荐工艺：

　　1. 按重量比为A:B=2:1的比例配胶(且称量准确，请切记配比是重量比不是体积比)，混合后需充分搅拌均匀，以避免固化不完全。

　　2. 在对空气敏感的应用领域，QK-6630AB 在搅拌后需要真空脱泡。

　　3. 在注胶之前，请将支架在150℃下预热60分钟以上除潮。

　　4. 先80℃烤1小时，基本凝胶，然后升温到150℃烤3小时可达到最佳固化效果。分段固化有助改善硅胶粘接性和有效解决气泡问题，提高良品率。(备注：用户可根据实际情况进行调节，但必须对胶水进行详尽的测试)

三、注意事项：

　　1.生产时应计算好配胶的量，必须在操作时间内把胶用完，否则会固化不完全而影响产品性能。

　　2.QK-6630为硅橡胶产品，使用过程中应该注意避免与以下物质接触：

　　①缩合型硅橡胶的硫化剂，否则本产品的催化剂会失效致使胶料不固化。

　　②有机锡化合物和其它有机金属化合物。

　　③含有机锡化合物的硅酮橡胶。

　　④硫磺，多硫化合物、聚砜和其它含硫材料。

　　⑤胺、氨基甲酸乙脂或其它含胺材料。

　　⑥不饱和烃增塑剂。

四、技术参数:

备注：以上性能数据为该产品于实验室和实践测试之典型数据，对客户使用时有较高的参考价值，并不能完全保证于某个特定环境时能达到的全部数据。敬请客户使用时，以实测数据为准。
