LED G4/G9模条（以下简称“模条”）的产品特性、技术参数、安装规范、操作流程、维护保养及安全注意事项，适用于模条的生产操作、安装调试、日常维护及故障排查。本模条主要用于G4、G9规格LED玉米灯的封装生产，核心作用是实现灯珠的定位、固定、灌胶成型，配合灌封胶完成灯具的防水、防潮、散热及光学优化，广泛应用于家居照明、商业照明、景观照明等LED灯具生产领域。请在使用本产品前，仔细阅读本说明书所有内容，严格按照规范操作，以确保产品性能稳定、延长使用寿命，避免因操作不当造成产品损坏或安全隐患。本说明书内容将根据产品迭代持续更新，若有修改，将不另行通知，版本以厂家提供为准。

　　一、产品概述：

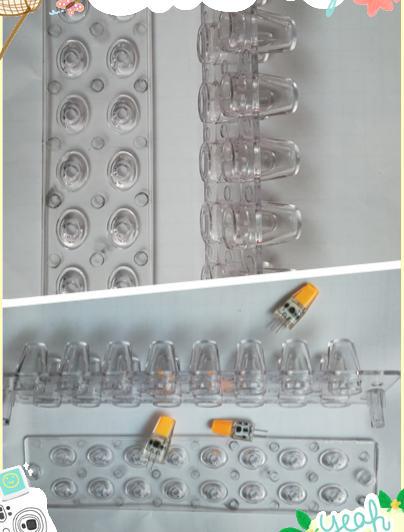

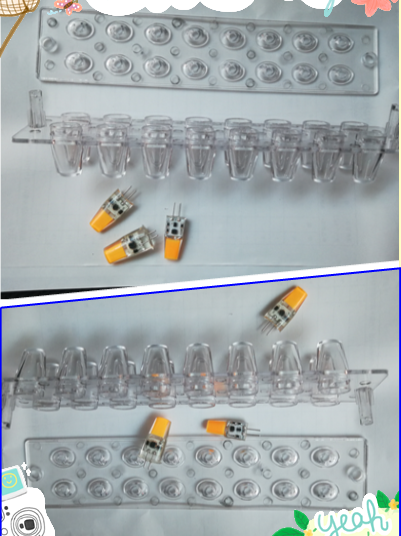

　　1.1 产品定义LED G4/G9模条是LED灯具生产过程中的专用成型治具：

　　采用高精度模具加工工艺制成，分为G4和G9两种规格，分别适配G4、G9灯头的LED灯具封装。其核心功能是为LED灯珠提供定位，为灌封胶提供成型空间，确保灌封后灯具的外形规整、灯珠排列均匀，同时辅助提升灌封胶的固化效果、散热性能及防水性能，是LED G4/G9灯具规模化、标准化生产的核心辅助部件。

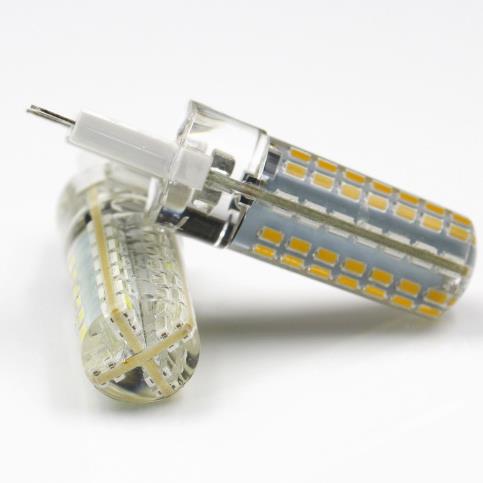

　　1.2 产品用途本模条主要应用于LED G4/G9玉米灯的封装生产环节，具体用途包括：

　　灯珠定位：固定LED灯珠（如1508规格灯珠）的位置，确保灯珠排列整齐，保证灯具发光均匀性；

　　灌胶成型：提供灌封胶的成型腔体，使灌封胶均匀覆盖灯珠、线路板，形成规整的灯具外形；

　　辅助防护：配合加成型有机硅灌封胶，实现灯具的防水、防潮、防震、防尘功能，保护内部电子元件；

　　散热辅助：通过模具结构设计，辅助导出灯珠工作时产生的热量，提升灯具热稳定性；

　　提升效率：适配自动化、半自动化灌胶设备，简化生产流程，提高灯具生产效率和产品一致性。



　　1.3 产品特点：

　　高精度定位：采用高精度抛光技术及光学原理设计，灯孔表面光亮，定位精度高，确保灯珠排列整齐，提升灯具光学效果；

　　易脱模设计：模具表面经过特殊处理，搭配适配的灌封胶，灌胶固化后可轻松脱模，不粘模、无残留，保证灯具表面光滑，提升生产效率；

　　耐高温性能：采用特殊耐高温塑料材料注塑而成，可承受灌封胶固化过程中的高温（可耐受260℃回流焊温度），长期使用不变形、不老化；

　　兼容性强：适配多种规格的LED灯珠（如1508模具灯珠）及加成型有机硅灌封胶，同时支持G4、G9两种规格灯具的生产，通用性强；

　　结构稳定：模具整体结构坚固，不易破损、变形，耐磨损，可反复使用，降低生产成本；

　　环保合规：采用环保材料制成，无有害物质，符合RoHs标准及相关环保要求，适配绿色灯具生产需求。
