中文
English
联系方式
深圳市千京科技发展有限公司
网址：www.qking168.com
电话：0755-84279603 84180085
邮箱： qkingkj@126.com
电话：0755-33623002 36890648
地址：广东省深圳市平湖华南国际工业城化工区M20
QK-3323AB-40 双组份GOB封装胶技术 千京GOB封装材料 显示屏封装胶 千京制造
一、产品描述：
QK-3323AB-40 属于常温或加温固化胶，混合比例为3： 1重量比，韧性强，可耐高低温。本款产品已过PAHS致癌物质检测，ROHS环保认证，对出口欧美产品的检测均能通过，本品应用广泛，即可用于电子元器件的密封防水，也可用于电子显示屏等零部件灌注防水。
二、技术参数:
| 性能指标 | A 组分 | B 组分 | |
| 固 化 前 参 数 | 外观 | 透明液体 | 透明液体 |
| 粘度（mPa.s） | 1600± 100 | 900± 100 | |
| 相对密度（g/cm3） | 1.12±0.05 | 0.98±0.05 | |
| A 组分：B 组分（重量比） | 100：33 克（3：1） | ||
| A 组分：B 组分（体积比） | 100：40 ml(2.5:1) | ||
| 工 艺 参 数 | 混合后粘度（mPa.s） | 1300±200 | |
| 混合密度（g/cm3） | 1.15±0.05 | ||
| 可操作时间（min，25℃) | 40-60 | ||
| 凝胶时间（min,25℃) | 360 | ||
| 固化时间(h ，25℃) | 8-12 | ||
| 固化时间(min，60℃) | 120 | ||
固 |
硬度(Shore D) | 38-42 ±2 | |
| 颜色（固化物） | 透明色 | ||
| 吸水率（10mm 厚圆片，50mm 直径，10 天 @20℃/ 1 小时@100℃) |
<0.01/0.02 |
||
| 使用温度范围(℃) | |||
| 化 后 参 数 | 收缩率（@23℃) |
<0.2% |
三、使用工艺：
1 、准备：将 A 组分搅拌均匀，温度低时可以放入烘箱适当加热降低粘度。
2 、称量：按重量比A：B = 100 ： 33 称量好 A 、B 组份。
3 、混合：将 A 、B 两组份倒入混合容器中，充分搅拌均匀。（搅拌大约两分钟，容器的边壁和底部一定要搅拌到位）
4 、真空脱泡：将搅拌均匀后的混合料放入真空容器中脱泡。（根据产品要求决定是否需要真空脱泡，具体方法详见抽真空设备图示）

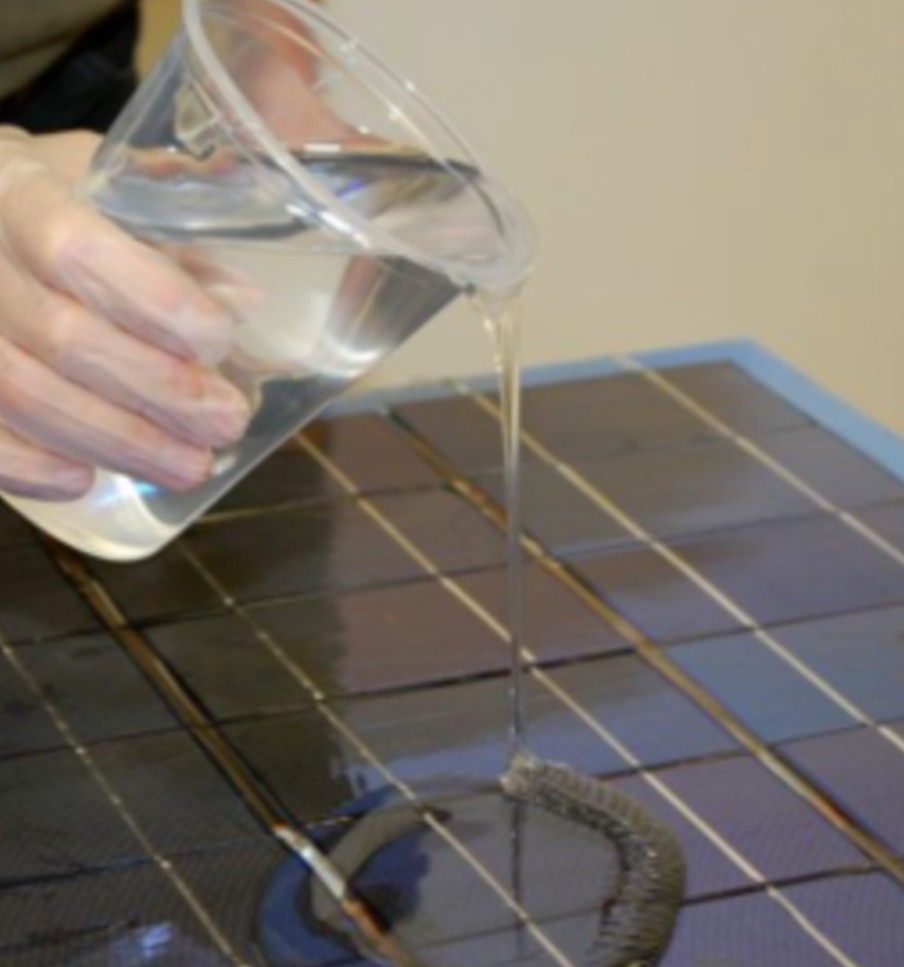

5 、使用：将调好的胶倒入产品中。
6 、固化：室温或加热静置固化。
四、 注意事项：
1 、 当相对湿度大于 70%时,固化物表面容易吸收空气中水份,形成一层白雾状,因此当相对湿度大于 70%时,不适合做常温固化,建议使用加温固化
2 、手工操作时，必须注意不要导入过多的气泡;更不能与水及潮气接触。本款胶由于有流平配方在里面，消泡时建议火焰隔空消泡，也可用抽真空机消泡。
3 、不使用或未使用完时，A 组份和 B 组份必须密封保存。
4 、 将主剂和固化剂按比例在短时间内混合均匀，混合后的树脂只能在有限的时间内使用（凝胶时间），否则将不能使用．因此每次必须在凝胶前使用完。
5 、 固化时间与每次混合的量及温度有关，量大或温度高时，固化时间会相对缩短。相反，固化时间会加长。
A 组份 15KG/份
B 组份 5KG/份
六、储存及运输:
1 、储存条件：密封干燥，5～35℃。
2 、本产品的贮存期为： 自生产之日起保质期为 6 个月。
3 、此类产品属于非危险品，可按一般化学品运输。
4 、 超过保存期限的产品应确认有无异常后方可使用。
声明:
以上所列出的数据和应用说明都是建立在我公司的知识和经验上的,对于不同的应用环境和领域,会有不同的结果.我们强烈建议客户在使用前按说明进行实验或咨询我们的技术工程师,我公司对本手册具有最终的解释权.
