中文
English
联系方式
深圳市千京科技发展有限公司
网址：www.qking168.com
电话：0755-84279603 84180085
邮箱： qkingkj@126.com
电话：0755-33623002 36890648
地址：广东省深圳市平湖华南国际工业城化工区M20

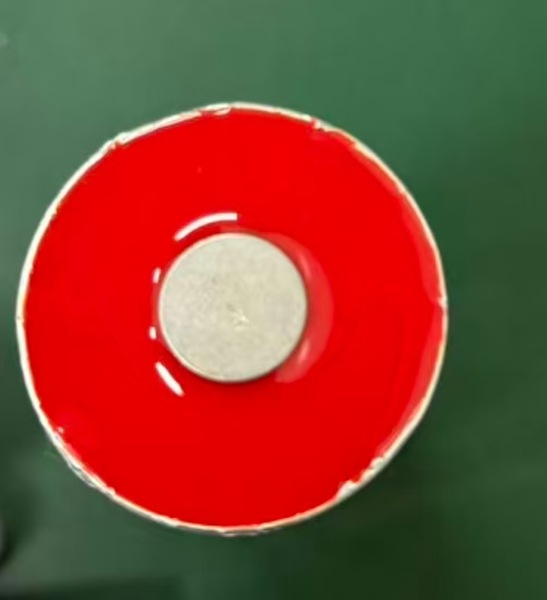

本公司引进先进技术，生产免维护铅酸蓄电池极柱封装专用的改性高端极柱胶，其特
点是：
1. 外观光亮、平整、无气泡、色泽鲜艳;
2. 性能稳定,长期处于强酸环境下,不影响结合力及外观;
3. 流动性能好,粘度低,常温固化,固化速度快,操作简便,综合性能已达到国际先进水
平,特别适用于出口蓄电池的封装.
一、 性状：
胶浆QK-8001A-1
固化剂 QK-8001B-1
颜
色
大红色/黑色/蓝色
黄色透明液体
比重25℃
1.1-1.2g/cm
3
1.0-1.1g/cm
3
粘度25℃
1.5-2.0Pa.s
0.04-0.07 Pa.s
二、配比:
A ：B = 100 ：50（重量比）三、可
操作时间：
60g 18分钟
150g 15 分钟
四、操作工艺:按配比准确称量,充分搅拌均匀,即可进行封装.
五、固化条件:常温固化 24 小时,或 55℃温度下固化 120 分钟.常温固化时能在干燥条件
下(除雨天或湿度大于 80%)进行更佳.
六、注意事项:
1.A、B
组份需存放在通风、干燥、阴凉处.
2.A 组份在使用前必须充分搅拌均匀,无色差后再进行 A、B 混合.
3.B组份易氧化结晶,故启封使用后应立即盖紧.开启多次、时间偏长、颜色略有加深,但不
影响使用.
4. 极柱胶的固化剂在气温高时可适量少加些固化剂,在气温低的情况下,可适量多加
些固化剂.但必须在试验样板的基础上调节比例参考量为 100:40-50 之间.
5. 具体操作情况可根据用户自己所处环境调节,本司无法为各种个别特殊情况作出
但保.
6. 保存期为半年.
建议:胶固化后的硬度在 80 以上才可以加酸.
以上数据仅供参考，一切以贵司测试数据为准。
