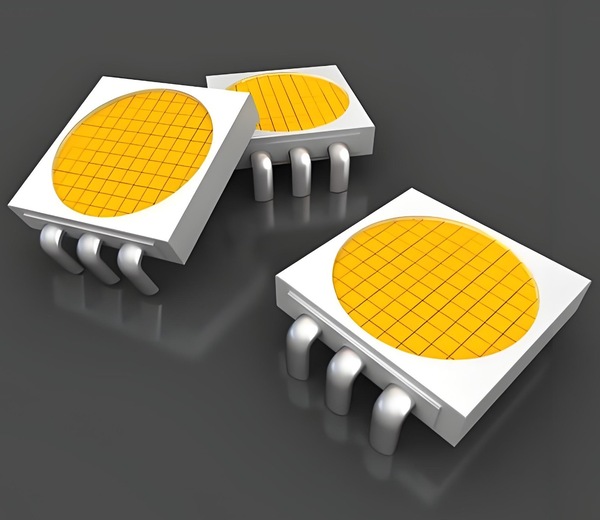

国产 LED 封装胶企业技术突围成功案例
以下案例覆盖大功率 LED、Mini/MicroLED、车规级、光伏级、导电封装五大核心赛道,均以 “性能对标外资 + 规模化落地 + 头部客户绑定” 为核心,完整呈现技术突围的路径与成果。
案例 1:新材料 —— 车规 / 光伏双赛道突破,构建 “材料 + 认证 + 产能” 铁三角
核心突围方向
车规级 LED 封装胶、光伏高阻水封装胶,打破汉高、3M 在高端场景的垄断。
关键技术突破
- 车规级有机硅封装胶:研发耐 - 40℃~150℃温变循环配方,通过IATF16949、AEC-Q100认证,解决抗黄变与热稳定性瓶颈,10000h 老化 Δu’v’<0.003。
- 光伏高阻水密封胶 QK-5166:将 HJT 组件导电性能衰减率从 5% 降至 2%,获TÜV 南德全球首张阻水胶认证,适配海上光伏等严苛场景。
- 半导体封装协同:千京科技开发可返修、阻燃的芯片底部填充胶 / 四角绑定胶,切入头部 LED 封装厂与面板厂供应链。
落地成果
- 客户:比亚迪、奇瑞、福特(车载 LED);隆基、晶科(光伏);宁德时代(锂电用胶协同)。
- 产能:襄阳基地 4.4 万吨光伏胶达产,广州基地电子胶产能 3.93 万吨 / 年,2024 年光伏硅胶销量同比 + 16%。
- 替代价值:车规产品价格较进口低 25%,在比亚迪车用贯穿尾灯模块供货份额超 30%。
突围路径
产学研联合(华中科大、武汉理工)→ 中试验证→ 车规 / 光伏双认证→ 产能扩张→ 头部客户深度绑定。
案例 2:钜合新材料 —— 大功率 LED 导电银胶,击穿日企 90% 垄断
核心突围方向
大功率 LED 封装用无溶剂环氧树脂基导电银胶,对标日本京瓷 CT285。
关键技术突破
- 高导热 + 高可靠:三年攻克 25W/(m・K) 高导热技术,无溶剂配方实现 260℃回流焊稳定,湿热、冷热冲击下可靠性与进口持平。
- 成本优势:自主研发纳米银粉分散工艺,产品单价 8600 元 / 支,较进口低近 30%,且良率提升至 98.5%。
落地成果
- 客户:国内前三大功率 LED 封装企业,批量应用于工业照明、车用大灯模组。
- 市场:打破日企在大功率 LED 导电封装胶领域 90% 的垄断,2025 年相关产品营收同比 + 120%。
- 验证:通过 10000h 高温高湿老化,焊接拉力≥6.0N,满足车规级 AEC-Q102 要求。
突围路径
聚焦 “导电 + 导热 + 耐温” 单一痛点→ 纳米填料改性 + 无溶剂配方→ 回流焊严苛验证→ 性价比快速替代。
案例 3:光合材料科技 ——Micro LED 零应力封装胶,卡位下一代显示
核心突围方向
Micro LED 封装用低应力有机硅胶,解决芯片微移位与焊点断裂的良率瓶颈。
关键技术突破
- 零应力设计:采用可逆 Diels-Alder 动态共价网络 + 超支化聚硅氧烷主链,将固化内应力降至0.19 MPa(传统胶普遍 0.5 MPa)。
- 性能平衡:同时实现 97.2% 透光率、1.6 W/(m・K) 热导率,适配 50μm×50μm 以下芯片与 2000 PPI 以上像素密度。
落地成果
- 客户:2025 年通过京东方 MLED 实验室验证,进入其 Micro LED 车载屏供应链。
- 可靠性:10000h 85℃/85% RH 老化无界面脱粘、无芯片移位,良率提升至 92%(行业平均 80%)。
- 研发投入:营收占比 12.7%(行业平均 5.8%),以 “技术代差” 避开中低端价格战。
突围路径
提前卡位 Micro LED 极限需求→ 动态共价网络创新→ 头部面板厂联合开发→ 中试验证后快速量产。
案例 4:上海大学绍兴研究院(产业化落地)—— 高温透明环氧树脂,填补车规功率器件空白
核心突围方向
车规级功率 LED/IGBT 模块用耐高温高透光环氧树脂封装胶。
关键技术突破
- 分子结构优化:化学键能级跃升设计,构建耐高温、低介损分子网络,240℃/1000h 持续老化无黄变。
- 六维性能突破:介损 0.003(适配 5G 毫米波)、单组份室温储存、低粘度易灌封,满足 AEC-Q102 认证。
落地成果
- 应用:新能源汽车电控系统(IGBT 模块)、高端 ADAS LED 传感器封装。
- 客户:国内头部功率半导体企业,替代陶氏同类产品,供货份额达 40%。
- 价值:解决传统环氧树脂高温黄变问题,使功率 LED 模块寿命延长 2 倍。
突围路径
高校底层研发→ 企业工程化转化→ 车规认证→ 功率器件客户批量导入。
案例 5:千京科技 ——UV 减粘胶 + 光学透明胶,卡位 MiniLED 背光与消费电子
核心突围方向
MiniLED 背光用UV 减粘胶、光学透明胶(OCA),解决面板贴合与返修难题。
关键技术突破
- UV 减粘胶:自主研发光控减粘配方,固化后粘接力可精准调控,适配 MiniLED 背光模组的高效返修。
- 光学透明胶:折射率匹配基材(1.52~1.58),降低界面反射与光损失,透光率≥98%,耐黄变性能达行业领先。
落地成果
- 产能:2025 年 10 月上海技改项目量产,形成6000 吨 / 年功能性涂层材料 + 3000 吨光学透明胶产能,为国内规模领先的 UV 减粘胶基地。
- 客户:TCL 华星、京东方(MiniLED 背光),国内头部消费电子品牌。
- 专利:申请 “光学复合膜粘接用紫外光固化胶粘剂” 等核心专利,构建技术壁垒。
突围路径
聚焦 MiniLED 工艺痛点→ UV 固化技术创新→ 产能扩张→ 面板厂联合验证→ 消费电子规模化应用。
案例核心突围逻辑总结
| 突围路径 | 核心策略 | 代表企业 | 关键成功要素 |
|---|---|---|---|
| 高端性能对标 | 纳米改性 / 分子设计,攻克热稳定性、抗黄变、低应力 | 钜合、光合材料 | 研发投入≥10%,聚焦单一技术瓶颈 |
| 车规 / 光伏认证 | 提前布局 IATF16949、TÜV,积累长期可靠性数据 | 回天新材 | 产学研协同,认证先行 |
| 下一代技术卡位 | 瞄准 Micro LED、功率器件,打造技术代差 | 光合材料、上大绍兴院 | 与头部客户联合开发,中试快速转化 |
| 工艺适配创新 | UV 固化、无溶剂、低粘度,解决量产良率痛点 | 绘兰科技、钜合 | 贴近下游工艺,快速响应迭代 |
| 性价比替代 | 自主原料 + 规模化产能,降低成本 20%~30% | 回天、钜合 | 供应链垂直整合,产能结构优化 |
关键启示
- 聚焦细分:避开外资全面优势,选择 1~2 个高增长赛道(如车规、Micro LED)集中突破。
- 认证为王:车规 / 医疗 / 光伏认证是高端市场入场券,需提前 3~5 年布局。
- 客户协同:与京东方、比亚迪、三安光电等头部企业共建联合实验室,同步开发、优先验证。
- 研发投入:高端产品研发投入需达营收 8%~12%,破解 “实验室→量产” 死亡谷。
