• 作者: qking
• 来源:
• 日期: 2014-07-13
• 浏览次数: 2313次

注意：线路跟模具的接口可以用玻璃胶或者硅胶密封，而且必须密封，以免树脂泄露。

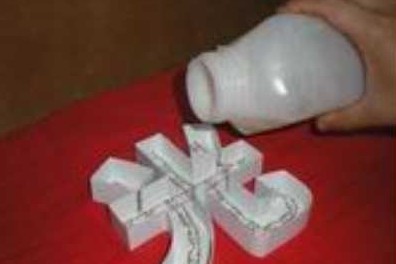

2.浇铸配好的树脂材料。即2份A+1份B 注意：树脂液面距离模具顶部约5mm左右停止浇铸。树脂浇铸层厚度约为2cm左右。此层浇铸为无色透明的浇铸层。可以称之为导光层。

3.等导光层固化完毕后，浇铸第二层，A+B+匀光剂+色浆 即 3份A+1份B+（A的5-10%）匀光剂+（A的3-10%）色浆 为第二层树脂体系，此层浇铸满整个字模，称之为匀光层。

4.自然温度，或者加温固化使匀光层固化完毕。

5.修理不妥当的地方。

6.注意：1.字模内壁可以涂反光漆，使光源发出的光在字模内部反复折射，避免光源损失。

2.需要控制好导光层和匀光层的厚度，以上所说是厚度为2.5cm--3cm厚度的树脂发光字。

7.此类树脂之特性：温度搞则固化速度快，温度低则固化速度慢。温度过高，容易产生爆聚，固化物作废。温度低的话，保证了不会有气泡出现，这样出来的效果好，但是效率变低了。

操作时需要注意的一些技巧
1.冬日，天气较冷，A剂需要预热到50-60度后才可配比，这是为了保证容易操作和达到最佳效果。

2.混合AB两种料的时候注意是重量比（非体积比），且配比要准确，否则出来的可能就是废物了。这种材料不能重复使用的。

3.搅拌器具，称量器具，混合容器等需干燥洁净。

4.搅拌的时候需要一个方向搅拌（不要正反两个方向都搅），尽量缓慢，不要剧烈动作，这样是为了避免产生过多的气泡。

5.搅拌均匀后静置4-5分钟后进行浇铸。

6.浇铸时候最好沿着一个边角缓慢让树脂混合物流入，不可猛灌，这样也是为了防止气泡的出现
